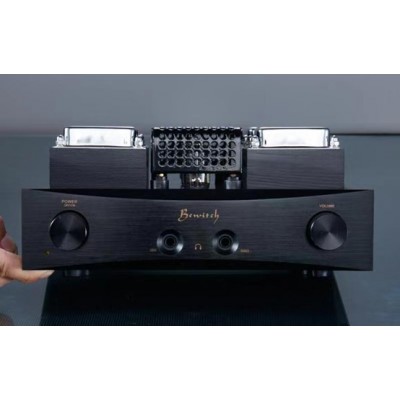

天进B20输出变压器前级/耳放双料发烧

在所有的放大线路中，前级和耳放的放大线路是最相似的，都是小信号放大，高阻抗输入，低阻抗输出。一个肩负着整个音响系统的统帅角色，重要性不言而喻。一个由于贴在耳朵上听，声音的音色和音质稍微不顺，反映灵敏度比音箱高太多。耳放的信噪比，失真率，频宽完全向前级看齐的！可以说好的前级卖多贵，好的耳放至少不应该便宜太多。如何将这两者有机的结合起来，又两个都要好！给设计者提出了前所未有的考验！现在我从技术角度逐一分析其制作难点。

输出阻抗的要求

前级的负载——即后级的输入阻抗，一般是千欧级，往往在10K（高档晶体管后级10K左右，胆后级100K左右），前级要求输出阻抗要小越好，后级负载才不会过重，在数字宽频的今天，一般要求至少是后级输入阻抗是前级的10倍左右，使后级功率达到最大效率传输。而耳放的耳机的负载阻抗为欧姆级，32欧，300欧，600欧等等，这时耳放是作为末级功率输出与耳机连接的，耳放的输出阻抗要与耳机阻抗相同，以尽量获取耳放的不失真功率百分百传输给耳机。说到底就是个阻抗匹配的问题（由于电子管是高阻抗器件，肯定是需要阻抗匹配的，至于晶体管需不需要，今天暂不讨论，有兴趣的朋友，我可抽时间单独展开谈谈）也就是如何在多种阻抗下的宽频放大输出能力！

耦合方式的选择

电子管末级耦合方式分直耦，阻容耦合，变压器耦合。由于电子管是高阻的器件，前面两种方式，无论做为前级和耳级来讲，是很难做到极佳阻抗匹配的。同时变压器耦合旳密度感以及安全性是其他耦合方式无法比拟的，但对变压器频宽，相移等提出了极高要求。不是你随便整几个抽头，然后靠负反馈硬性撑宽了事的！变压器的素质才是胆机的骨络和血脉！

频响宽度好理解，就是你修的路是8车道，还是6车道，或者4车道？车道越多通行能力大概越强！反映声音旳的信息量就越多！变压器相移也就是相位失真，变压器都是高频滞后低频超前，只有相移越小，声音的频率响应速度才越好，听感上才层次分明，细节才越丰富，舞台感才越好。

天进通过独特材料和绕制工艺将输出变压器在低阻（32欧）和高阻（300欧）同时将频宽拓至8Hz一50kHz（一1dB），相移小于5度，为整机关健位置咽喉順畅打开提供重要保障！

实测参数

该机采用12Ax7做前级和倒相，12AU7做A类放大，双单声道设计，每声独立供电。

实测整机性能参数：

前级部分:：

频响：8Hz一60kHz（一1dB）

残余噪音：0.2mV

失真率：0.01%

增益：10倍放大（19dB）

耳放部分：

频响：8Hz一60kHz（一1dB）[32欧和300欧]

输入阻抗：100K

输出阻抗：32欧和300欧

输出功率：32欧（900mW），300欧（900mw）

失真率：0.01%（满功率）

为本机靓声奠了坚实的基础！

耳放到底需要多大功率？为什么选12AU7输出管？

首先抛开负载阻抗谈功率就是耍流氓！在与耳机负载阻抗匹配的情况下，除AKG K1000由于效率极低（74dB）和高压静电耳放（动辄100k负载阻抗和静电膜电压超高）需匹配特殊耳放驱动外，绝大多数耳机有500mW功率储备足矣，但前提必须将放大器频宽，失真，信噪比做到非常优秀，同时满足其电压摆储和电流储备即可！那种完全靠大功率管高屏压一味追求动态摆幅，不考虑失真率和功态范围是极不可取的。采用12AX7十12AU7一来管子来源宽泛，无论现代管还是古董胆各个厂家均有生产，可玩性极高，二来12AU7A类做到900mW，失真率满率0.01%，这是2A3，300B，6V6等任何功率电子管无法达到的失真率和线性度，同时我们输出压摆高阻高达56Vpp，电流：150mA，低阻输出压摆：26Vpp    电流470mA，轻松推动耳机！

校声

B20前级部分校声参考：ARC Audio Research LS28

耳放部分校声参考：塞尔维亚Auris Audio Headonia旗舰实木牛皮电子管耳机放大器耳放，英国 EAR Yoshino Hp4 电子管真空管HiFi耳机放大器。

耳放校声耳机：高阻森海HD800，700，650，600，

低阻：AkG 812

声音表现

声音通透大气，背景极为安静，高音细腻延伸好，水分充足，低音澎湃厚实，声音具有重量感和规模感！

核心技木：秉承天进3008系列顶班前级输出变压器精髓：既大变比，又宽频响。

受众：纯后级胆机/晶体管，合并式胆机/晶体管，高端发烧耳机升级必备利器

油浸电容，思碧电解，Noble开关，瑞士舒尔尾插，WBT焊锡等使其音质锦上添花。

电子管：12AX7 x 2，12AU7 x 2

尺寸：280(w) x 210（D）x 130（H）mm

重量：6Kg
