杆式投影机升降TY-500H系列

产品简介

投影机竹节杆式升降器，适合中小型商用及家用投影机；具有单杆伸缩，线条简洁，与各类装修风格百搭，下行式装饰门，

闭合后隐匿于天花之内；导柱形式升降，运行平稳，内置受力精密丝杆连接，多点承吊、线材收纳专利无需负重也能升降；

多重保护防坠装置，铝合金框架结构，坚固耐用；多节铝合金方管、高精度编码器；投影机万向安装爪，多角度可调；

符合：GB5226，1：2016/CE EN60204-1：2006+A1：2009+AC：2010标准

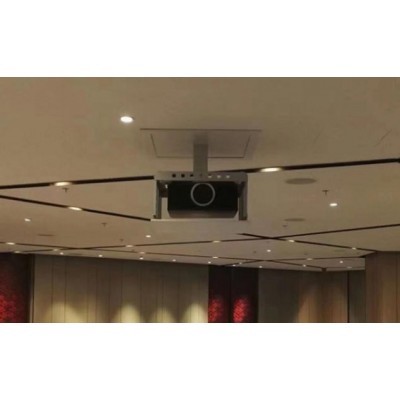

KM-TY系列竹节杆式升降机系统主要用在大型会议室内的天花上，为投影机显示视频会议信号显示、

以及远程异地视讯会议在本地显示提供实时的现场会议情况实时观看的辅助升降设备，当开会需要投影机实时观看会议情况信号时，

隐藏在天花内的升降机，把投影机从天花板上下降到适当的位置开始工作；当不用投影时，升降机自动上升，

投影机上升至天花板内部隐藏停放，吊架升降机装饰门关闭。保持室内表面的平整、整洁和美观。

在使用时，杆式升降机可通过外部的智能控制系统进行控制。如果系统中配有中控或遥控控制系统，

使用时只需用手轻轻触动控制系统的触摸屏操作键（如没有设计安装智能控制系统，可以选用无线遥控和单机升降的方式），

吊架投影机就会自动下行、会议用投影机平稳地下降至设定位置后，投影机开始工作。整个系统造型美观功能齐全、安装方便、操作简单，

设计上充分考虑到会议多媒体显示系统的先进性。

杆式竹节吊架升降机

TY-500H系列伸缩杆式投影机天花升降器，具有单杆伸缩设计，可承载中小型工程投影机，线条简洁，与各类装修风格百搭。

主要功能特点

1.导柱形式升降，运行平稳，多点承吊.

2.线材收纳无需负重也能升降；

3.多重保护防坠装置，全铝合金框架结构，坚固耐用；工业长运行电机；

4.多节铝合金方管，下行式自动门；运行平稳；高精度编码器，定位精度≤1mm.

5.内置线缆：投影机电源线×1、HDMI2.0×1、6类网线×2；（可定制其它需求）

6.投影机万向安装爪，多角度可调.

7.定位方式：RF定位及485定位

8.控制方式：RF,弱电干触点及RS485编码.

9.安装投影机尺寸为建议尺寸，仅供参考，以实际尺寸为准。

产品技术参数

型号：TY-500H-110

特       性：高精度定位设计；

机械机构：多节铝合金方管，下行式装饰门；

产品尺寸：W640xD640*870mm

天花开孔尺寸：660x660mm

丝杆安装孔尺寸：333x620mm

适配投影机最大尺寸：W492xD490xH180mm(含线含镜头）

升降通道：540*540mm

内需安装空间：>900mm，

最大行程：1500mm

承    重：≤15kg，运行速度：1m/min，升降精度：<2mm

额定电压：AC 220v 50Hz，额定功率：80W，噪音：≤65dB

控制方式：弱电干触点、RS48、DCV触发控制

内置线缆：电源线、HDMI、网线。

型号：TY-500H-190

特       性：高精度定位设计；

机械机构：多节铝合金方管，下行式装饰门；

产品尺寸：W640xD640*1200mm

天花开孔尺寸：660x660mm

丝杆安装孔尺寸：333x620mm

适配投影机最大尺寸：W492xD490xH180mm(含线含镜头）

升降通道：540*540mm

内需安装空间：>1250mm，

最大行程：2000mm

承    重：≤15kg，运行速度：1m/min，升降精度：<2mm

额定电压：AC 220v 50Hz，额定功率：80W，噪音：≤65dB

控制方式：弱电干触点、RS48、DCV触发控制

内置线缆：电源线、HDMI、网线。

型号：TY-500H-265

特       性：高精度定位设计；

机械机构：多节铝合金方管，下行式装饰门；

产品尺寸：W640xD640*1800mm

天花开孔尺寸：660x660mm

丝杆安装孔尺寸：333x620mm

适配投影机最大尺寸：W492xD490xH180mm(含线含镜头）

升降通道：540*540mm

内需安装空间：>1850mm，

最大行程：3000mm

承    重：≤13kg，运行速度：1m/min，升降精度：<2mm

额定电压：AC 220v 50Hz，额定功率：80W，噪音：≤65dB

控制方式：弱电干触点、RS48、DCV触发控制

内置线缆：电源线、HDMI、网线。
